起重机械安全知识问答之五

一、滑轮的分类和结构是什么？

1、滑轮的分类与作用

根据滑轮的中心轴是否运动，可将其分为动滑轮和定滑轮两类。定滑轮的心轴固定不动，其作用是改变钢丝绳的方向；动滑轮的心轴可以位移，动、定滑轮都可绕其心轴转动。钢丝绳依次绕过若干定滑轮和动滑轮组成的滑轮组，可以达到省力或增速的目的。此外，通过滑轮可以改变钢丝绳的运动方向。平衡滑轮还可以均衡张力。

2、滑轮的构造与尺寸

滑轮由轮缘（包括绳槽）、轮辐、轮毂组成（见图1）。

　　图1　滑轮几何尺寸图

　　滑轮的主要尺寸及其功能有：

　　D₀——计算直径，按钢丝绳中心计算的滑轮卷绕直径，mm。

　　R——绳槽半径，保证钢丝绳与绳槽有足够的接触面积，R＝（0．53～0．6）d，mm。

    β——钢槽侧夹角，钢丝绳穿绕上下滑轮时，容许与滑轮轴线有一定偏斜，一般β＝35⁰～40⁰。

　　C——绳槽深度，其足够的深度防止钢丝绳跳槽，mm。

　　D——滑轮绳槽直径，mm。

　　B——轮毂厚度，mm。

　　其中，D₀为影响钢丝绳寿命的关键尺寸，必须满足下列关系式：

D_0Mmin≥h₂d

D₀＝D＋d

　　式中：D_0Mmin——按钢丝绳中心计算的滑轮允许的最小卷绕直径，mm；

          d——钢丝绳直径，mm；

　　　　　h₂——滑轮直径与钢丝绳直径的比值。

二、滑轮的安全技术要求有哪些？

1、滑轮应当设置防止钢丝绳脱出绳槽的装置或结构。滑轮槽应当光洁平滑，不得有损伤钢丝绳的缺陷。吊运熔融金属的起重机不得使用铸铁滑轮。

2、滑轮产生裂纹、轮槽不均匀磨损达到3mm、轮槽壁厚磨损达到原壁厚的2O％、因磨损使轮槽底部直径减少量达到钢丝绳直径的50％或者存在其他损害钢丝绳的缺陷时，应当予以报废。

三、卷筒的种类和结构是什么？

1、卷筒的种类

按筒体形状，可分为长轴卷筒和短轴卷筒；按制造方式，可分为铸造卷筒和焊接卷筒；按卷筒的筒体表面是否有绳槽，可分为光面和螺旋槽面卷筒；按钢丝绳在卷筒上卷绕的层数，可分为单层缠绕卷筒和多层缠绕卷筒（见图2）。一般起重机大多采用单层缠绕卷筒，多层缠绕卷筒用于起升高度特大，或要求机构紧凑的起重机（例如汽车起重机）。

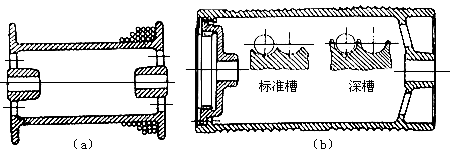

图2　卷筒

（a）光面的　（b）螺旋槽面的

2、卷筒的结构

卷筒是由筒体、连接盘、轴以及轴承支架等构成的。

卷筒的结构尺寸中，影响钢丝绳寿命的关键尺寸是卷筒的计算直径，按钢丝绳中心计算的卷筒允许的最小卷绕直径必须满足：

D_0min≥h₁d

　　式中：D_0min－－按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径，mm；

          d－－钢丝绳直径，mm；

　　　　　h₁－－卷筒直径与钢丝绳直径的比值。

3、钢丝绳在卷筒上的固定

通常采用压板螺钉或楔块（见图3），利用摩擦原理来固定钢丝绳尾部，要求固定方法安全可靠，便于检查和装拆，在固定处对钢丝绳不造成过度弯曲、损伤。

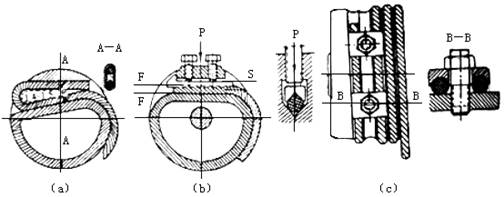

　　图3　钢丝绳在卷筒上的固定

（a）光面的　（b）螺旋槽面的

⑴ 楔块固定法（见图3a）。此法常用于直径较小的钢丝绳，不需要用螺栓，适于多层缠绕卷筒。

⑵ 长板条固定法（见图3b）。通过螺钉的压紧力，将带槽的长板条沿钢丝绳的轴向将绳端固定在卷筒上。

⑶ 压板固定法（见图3c）。利用压板和螺钉固定钢丝绳，方法简单，工作可靠，便于观察和检查，是最常见的固定形式。其缺点是所占空间较大，因此，不能用于多层卷绕。从安全考虑，压板数至少为2个。

四、卷筒的安全技术要求有哪些？

1、卷筒上钢丝绳绳端的固定装置，应当具有防松或者自紧性能。多层缠绕的卷筒，端部应当具有凸缘，凸缘应当比最外层钢丝绳的直径高出2倍。

2、卷筒出现裂纹或者筒壁磨损达到原壁厚的20％时，应当予以报废。
